Меркурий 221 одновременно работает с тремя типами интерфейсов передачи данных:
1. CAN
2. RS-485
3. RS-232
Имеет встроенный источник питания интерфейса - 5В, мощностью 1А
Питание самого преобразователя осуществляется через USB порт компьютера.
Производится в России, имеет высочайший уровень надежности и гарантию производителя 36 месяцев.
Несмотря на свой широкий функционал, является самым бюджетным трехканальным преобразователем интересов.
Предназначен для подключения к персональному компьютеру одного или нескольких электросчетчиков как Меркурий, так и других производителей со встроенными интерфейсами CAN/RS-485, либо устройств с интерфейсом RS-232 (которые используют только RX, TX) .
После установки драйвера USB, устройство определяется как виртуальный порт COM и образует прозрачный канал для подключения к конечному устройству.
Руководство по установке драйвера, а также сами драйвера прилагаются на CDROM. Схема подключения электросчетчиков к персональному компьютеру приведена в руководстве по эксплуатации на электросчетчики.

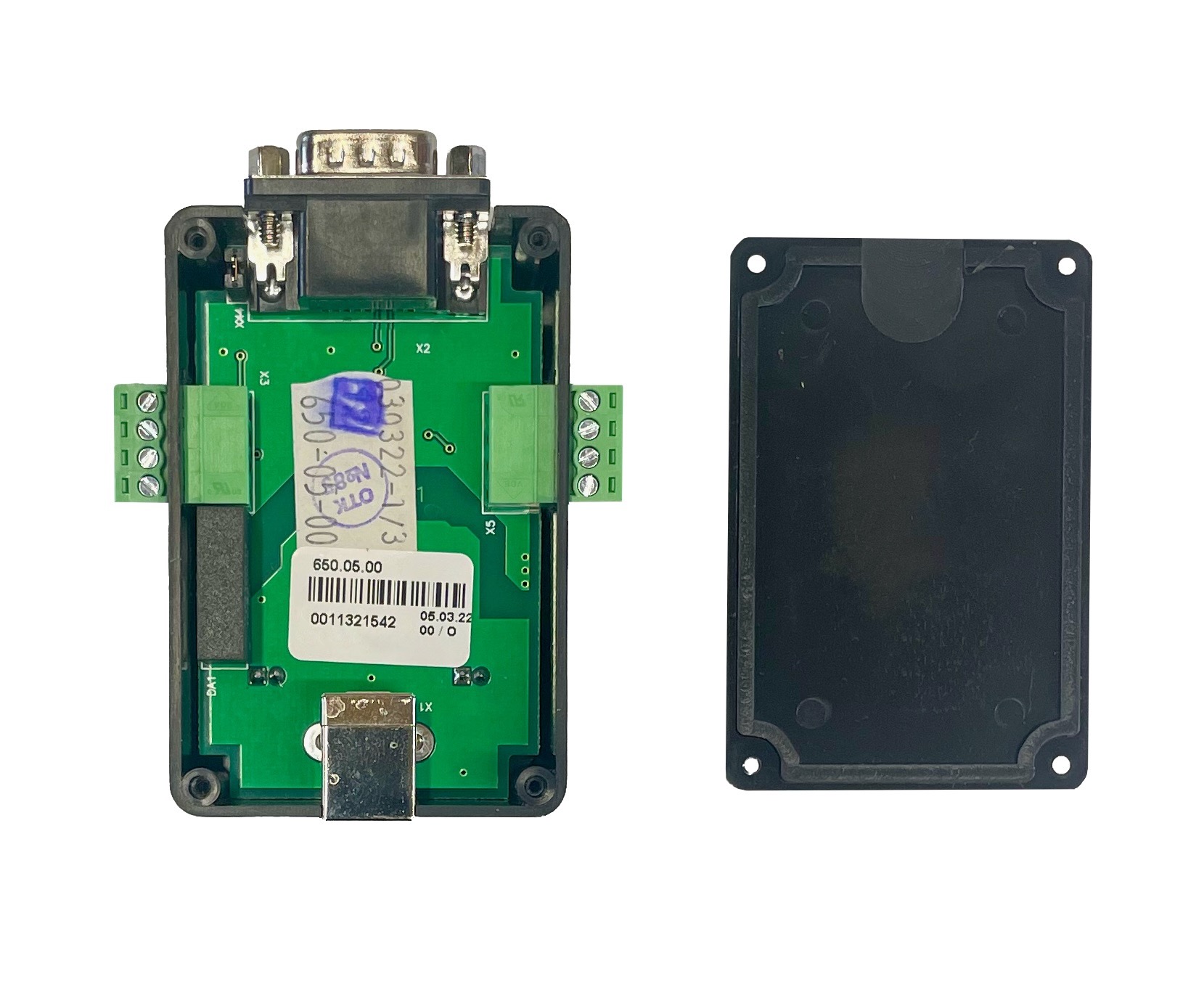

На плате преобразователя имеется перемычка Х4, для установки режима работы преобразователя. C установленной перемычкой функционирует CAN, со снятой - RS-485). Заводская установка – перемычка установлена.
Все интерфейсные выводы преобразователя имеют гальваническую развязку от интерфейса USB компьютера, что позволяет защитить компьютер от повреждения в случае короткого замыкания в интерфейсной линии АСКУЭ.
Скорость передачи: 2400 - 115200 кб/сек
Разъем подключения RS232 - DB9 (com порт)
Максимальное количество конечных устройств запитанных от преобразователя - 20 шт
Максимальное количество конечных устройств интерфейса RS485/CAN - 250 шт
Максимальная длина линии интерфейса RS485/CAN - 1000 м
Рабочий диапазон темперетур С°- от 0 до +50
Меркурий 221 не подает питание на интерфейс RS-232.
В связи с чем, при подключение через последовательный порт устройств, требующих дополнительного питания, необходимо использовать внешний адаптер.
- Преимущества
- Недостатки
- Комментарий
Удобные сменные клеммы, можно подобрать такие же и сразу сделать готовы провода для подключения различного вида счётчикам.
